談六角大王與blender轉檔格式的差異

我們在上一個月，講到六角大王豐富的3D百科圖庫，能夠省下你大量的建模時間，也介紹了如何從六角大王介面的檔轉為AutoCad所專用的DXF檔。

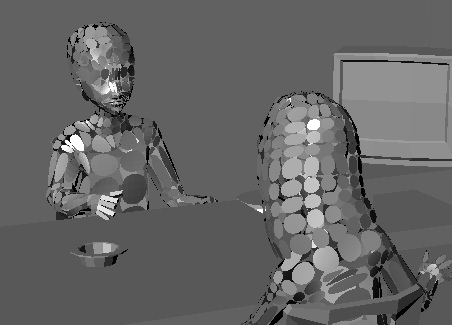

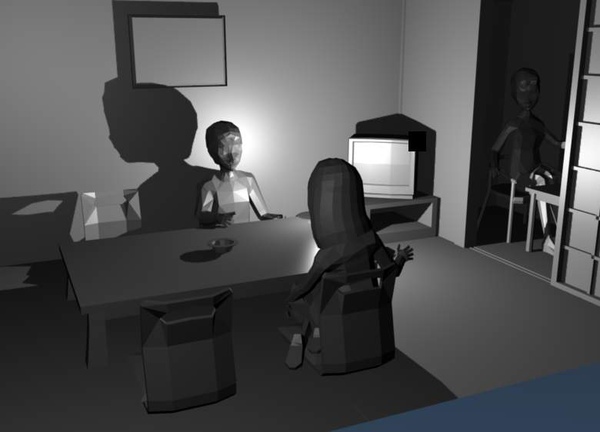

但是這種檔形在Blender編輯的時候有一個特點，那就是不能將之再行細膩化與光滑化（Blender中modify的subsurf、smooth）一但把網格的階層再一提高，會發現東西的表面出現規則的裂口(如下圖)，當然如果你需要這種特殊效果時，你可以保留它，但是如果你要的是光滑的表面，就需要六角大王本來的檔分割就很細才行，或者你就把這種轉過來的檔放在遠方的背景上，因為遠方背景本來就不需要很精細。為了這種輸入的DXF檔不能再行細膩化的限制，筆者依一些資料另外做另外一種檔的轉檔實驗，在目前為止看上去很成功，就是轉成3DS的檔形，此為3D Max的專用檔。這種檔與blender的相容性極佳，你就算是使用Blender中modify的smooth、subsurf，也不會產生從DFX轉過來的檔，細膩化所發生的裂口，甚至也些本來在六角大王裡面所上的顏色也可以呈現。

轉檔的程序：

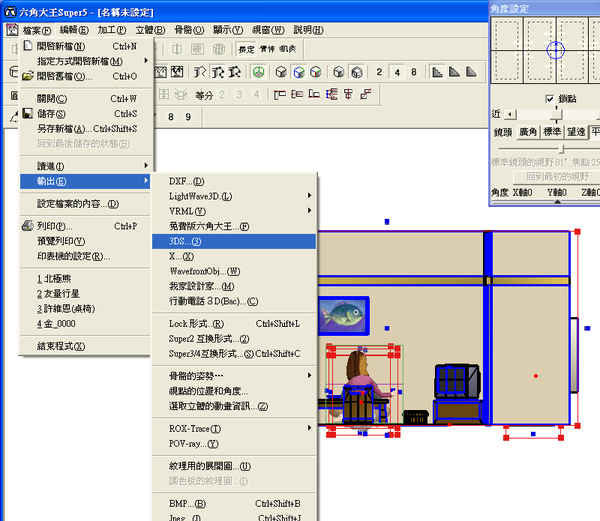

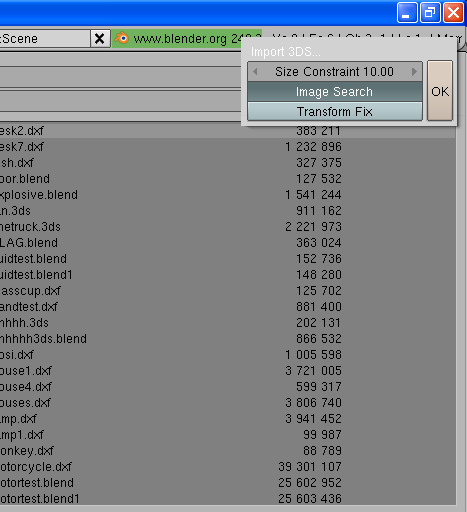

步驟為先按六角大王「檔案」，選「輸出」，選第一個格式3Ds檔，輸出以後，我們再開Blender的檔案，與上次DXF的方式不同的地方是不能直接打開它，而是用輸入import，讀進已從六角大王轉出的3DS的檔形，而轉過來之前，也不需要與上次一樣將物件轉成底盤朝前的角度，直接輸入，但是有一件事要注意的，那就是這種轉檔的程序中，當你在六角大王的視窗當中，最好不要將3D物件縮小，因為一縮小再轉成3Ds的檔時，該物件的中心位置會改變，就不利於動畫中物件的轉動了。

你只需注意這一兩點，就可以依照你的需要，有更多一種檔的選擇！更可以借助於六角大王豐富的百科圖庫，省下大量的建模時間了！
